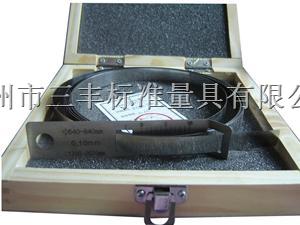

派尺的結構原理:派尺主要由一條彈性鋼帶構成,鋼帶兩端分別有主尺、付尺,主尺分度值為0.5mm,付尺分度值為0.02mm。
派尺的優缺點(與游尺卡尺相比:
1. 精度高。因?yàn)榕沙呤峭ㄟ^周長測量直徑,因此將主尺刻線的誤差縮小派倍后反映給測量結果,所以,示值精度高于游標卡尺,特別是1米以上的大直徑,這一優點尤為突出。
2. 用派尺測量鋼鐵件是不受工件溫度的影響,因?yàn)榕沙吆鼙?,測量時將在很短的時間內與被測件等溫,又因它們的線膨脹系數術為接近,所以可以克服溫度的影響。
3. 不論測量多大的直徑,使用測量輔件(磁座另配)均可單人操作(非吸磁工件除外)。
4. 可測量柔軟件體外徑(比如:膠管)。
5. 可測量大值徑任意部分直徑。
6. 精度穩定,攜帶保管方便。
7. 缺點是不能鎖緊讀數,不能測量橢圓度等幾何形狀誤差。
